Đơn Vị Thi Công: Công Ty Trách Nhiệm Hữu Hạn Một Thanh Viên Trưởng Đại Thành
Địa chỉ trụ sở: P7A-23, Đường 3/2, KĐT Phú Cường, Phường An Hoà, Tp Rạch Giá, Tỉnh Kiên Giang.
Mục Đích
- Đảm bảo quy trình lắp đặt hệ thống đúng kỹ thuật và mỹ thuật.
- Mô tả công việc chế tạo và lắp đặt khung giá đỡ tấm pin năng lượng mặt trời.
Phạm Vi Công Việc
- Thiết kế, triển khai chế tạo khung giá đỡ tấm pin năng lượng mặt trời. - Vận chuyển lắp đặt khung giá đỡ tấm pin năng lượng mặt trời vào mặt bằng xây dựng. - Vận chuyển lắp đặt các tấm pin lên khung giá đỡ.
- Lắp đặt đấu nối hệ thống điện.
- Kiểm tra và chạy thử.
Mô Tả Công Việc
Công Tác Chuẩn Bị Trước Khi Thi Công
Chuẩn Bị Nhân Lực
- Phổ biến nội quy, an toàn lao động cho tất cả công nhân tham gia lắp đặt tại công trình.
- Phổ biến biện pháp thi công cho công nhân.
- Bố trí giám sát kỹ thuật trong quá trình thi công.
Chuẩn Bị Về Tài Liệu Kỹ Thuật
- Bản vẽ thi công lắp đặt đã ký duyệt bởi chủ đầu tư.
Chuẩn Bị về Vật Tư
- Kiểm tra, đóng gói các chi tiết đã được gia công hoàn thiện tại xưởng.
- Chuẩn bị đầy đủ vật tư phụ kiện lắp đặt: bu lông, tắc kê,…
- Khảo sát mặt bằng, liên hệ với Ban quản lý công trình về thời gian vị trí sẽ tập kết vật tư tại công trình.
Chuẩn Bị Về Thiết Bị, Dụng Cụ, Máy Móc
- Dụng cụ thi công: giàn giáo, chìa khóa siết bu lông, máy cắt, máy mài, máy khoan, máy hàn, túi đựng bu lông ốc vít, thước dây, thước eke, thước thủy, dụng cụ lắp đặt điện,…
- Tủ điện cấp nguồn.
- Kiểm tra và đảm bảo các dụng cụ máy móc hoạt động tốt và có bao che an toàn
Yêu Cầu Về An Toàn Lao Động

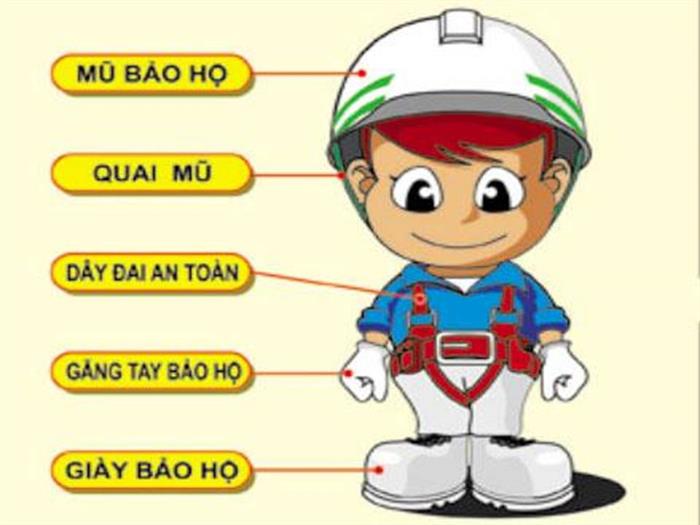

Tất cả công nhân làm việc tại công trình phải được trang bị bảo hộ lao động đầy đủ và tuân thủ nội quy an toàn lao động.
- Mũ bảo hiểm an toàn (cho tất cả các nhân viên có mặt tại công trình)
- Giày dép an toàn (cho tất cả các nhân viên có mặt tại công trình)
- Găng tay.
- Kính an toàn.
- Áo phản quang.
- Dây đai an toàn.
- Mặt nạ.
Biện Pháp Thi Công
Thời Gian Thi Công
Nội dung công việc | Thời Gian |
Vận chuyển tập kết vật tư đến vị trí thi công( pin, khung nhôm, inverter, tủ điện, dây điên…) | 2 ngày |
Lắp đặt giàn giáo, rào chắn, dây cứu sinh và các biện pháp an toàn leo cao | 1 ngày |
Lắp đặt cố định khung giá đỡ | 2 ngày |
Lắp đặt cố định các tấm pin lên hệ khung giá đỡ | 4 ngày |
Lắp đặt inverter, tủ điện, nhà trạm | 2 ngày |
Lắp đặt máng cáp, ống điện, kéo dây điện DC, AC… | 2 ngày |
Đấu nối, cài đặt, vận hành hệ thống | 2 ngày |
Và các công việc khác để hoàn thiện hệ thống | 1 ngày |
Phương Án Hệ Khung, Giá Đỡ Tấm Pin
- Tiếp nhận mặt bằng từ chủ đầu tư.
- Nhận tấm pin, phân loại bảo quản vật tư.
- Xác định vị trí lắp bát rail nhôm.
- Lắp dựng cố định bát nhôm mái cố định bằng vít bắn tole (chuyên dụng cho solar).
- Xác định vị trí cuối cùng của dãy sao thẳng trên mặt phẳng nằm ngang, dùng dây chỉ căng điểm đầu và điểm cuối sau đó xác định các vị trí bát còn lại để cố định.
- Lắp đặt các bát của hàng sau tương tự.
- Kiểm tra lại tất cả các vị trí bát và căn chỉnh lại cho thẳng hàng.
- Lắp các tấm pin lên khung giá đỡ. Tấm pin được liên kết với rail nhôm bằng bulong inox M8.
- Tiến hành lắp tuần tự như trên cho các hàng còn lại.
Quy Trình Thực Hiện Lắp Đặt Khung Đỡ Và Tấm Pin
Bước 1

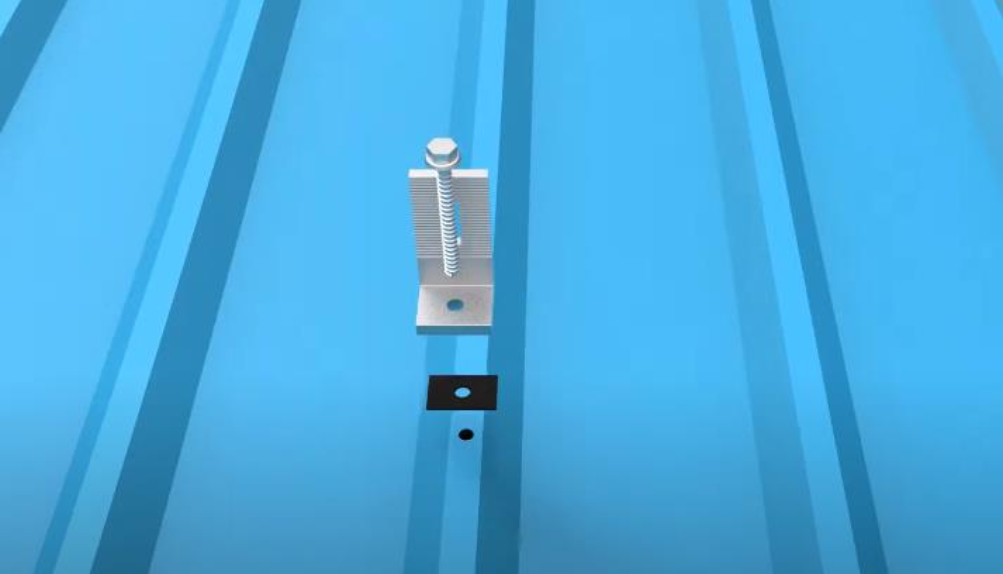

- Lắp đặt bát chữ L lên sóng dương của mai tôn, lựa chọn phần sóng có xà gồ sắt đỡ mái để lắp bát L, phần tiếp xúc giữa bát L và mái tôn có chèn 1 tấm đệm cao su
- Cố định bát chữ L bằng vít khoan M6 (kẽm chuyên dụng solar) lên mái tôn và vặn chặt chắc chắn bằng máy bắn vít.
Bước 2:

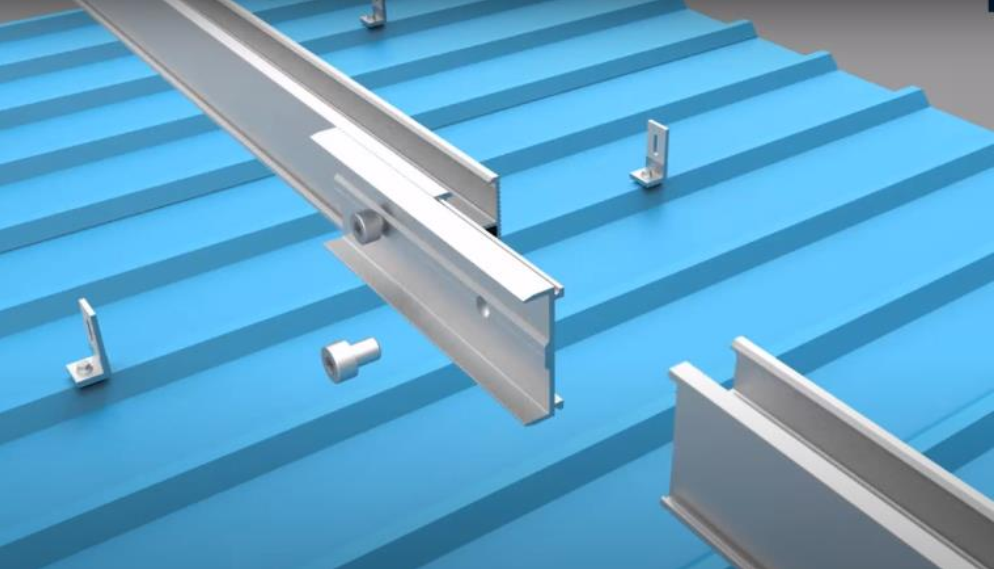

- Lắp thanh rail alumium lên bát L vừa lắp ở trên.

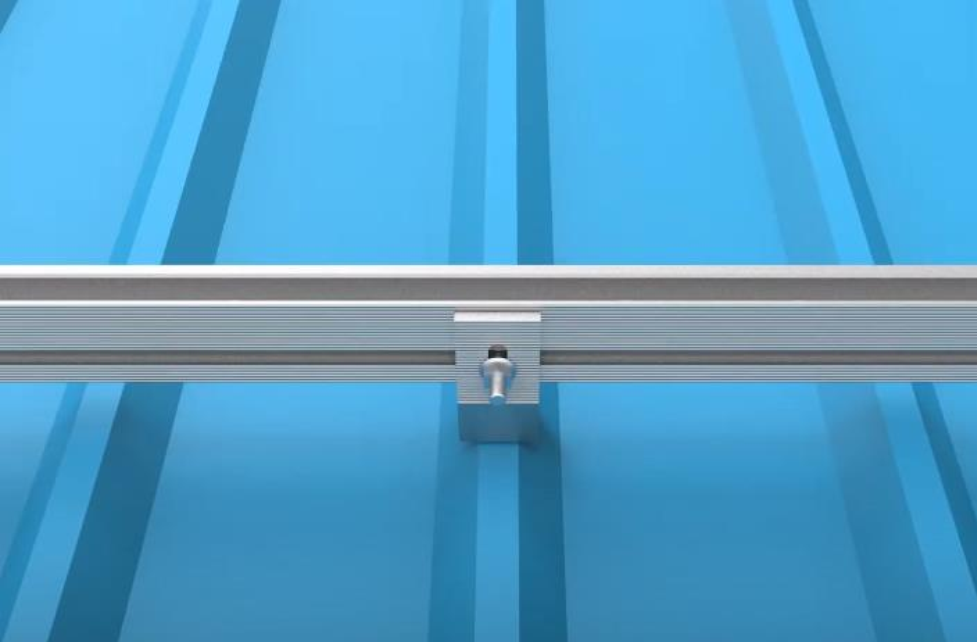

- Cố định rail alumium với bát L bằng bát kẹp giữ rail.
- Điều chỉnh rail alumium có độ cao phù hợp, tránh đè lên mái tôn.
- Kết nối 2 thanh rail với nhau bằng thanh nối rail và vặn chặt bằng lục giác
Bước 3:

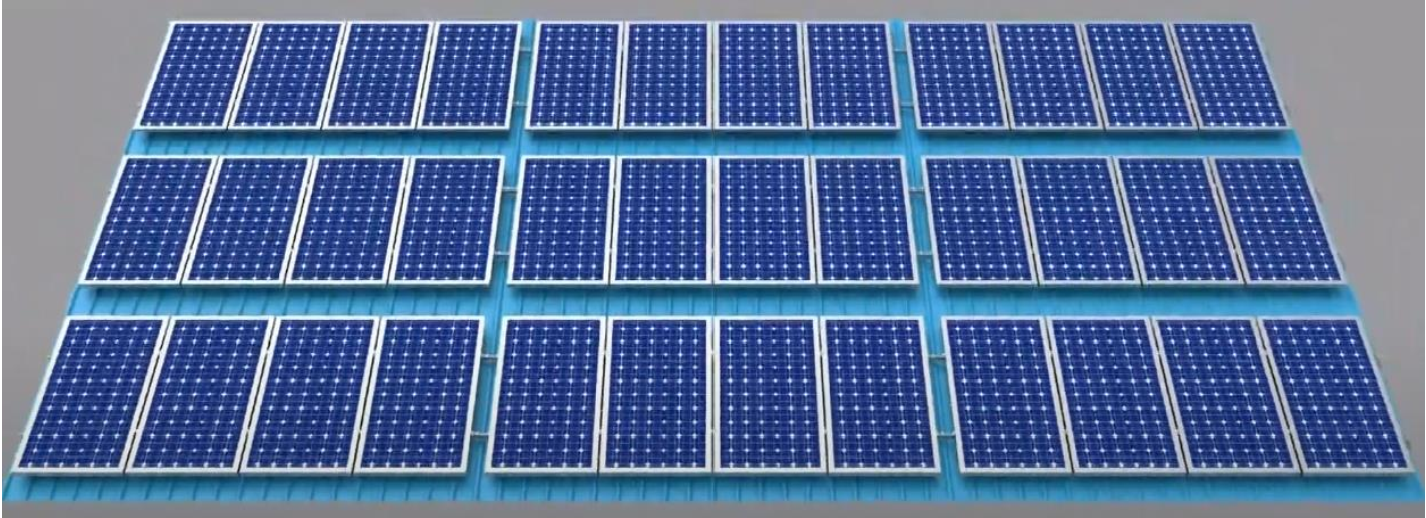

- Sau khi lắp xong hệ khung đỡ thì tiến hành lắp đặt từng tấm pin.
- Tấm pin bìa và tấm cuối được liên kết với khung nhôm bằng kẹp chữ Z .
- Các tấm pin tiếp theo được liên kết với khung nhôm bằng kẹp chữ C .
- Giữa kẹp C và tấm pin có lắp lá tiếp địa để kết nối tiếp địa các tấm pin.
- Các vị trị liên kết bắn vít xuống mái tôn sử lý bằng silicon Apolo A300 để tránh thấm nước.
Phương Án Lắp Đặt Đấu Nối Hệ Thống Điện
- Lắp ráp các thiết bị điện vào tủ điện theo bản vẽ.
- Xác định vị trí đặt tủ điện .
- Phóng tuyến, đi dây theo yêu cầu của chủ đầu tư.
- Đấu nối các thiết bị theo bản vẽ nguyên lý mà chủ đầu tư đã duyệt.
- Kiểm tra và chạy thử.
Vệ Sinh Sau thi Công
- Vệ sinh sạch sẽ khu vực thi công.
- Thu gom tất cả các vật dụng, chi tiết dư thừa trả lại mặt bằng.
Công Tác Kiểm Tra Lại Toàn Bộ Hệ Thống
Kiểm Tra Lại Toàn Bộ Hệ Thống
- Kiểm tra độ chắc chắn của khung đỡ tấm, tủ điện, tấm pin,…
- Tiến hành kiểm tra lại các vị trí dây cáp điện, CB, điện cực của hệ thống,…
- Kiểm tra hoạt động, điện áp của tấm pin khi hở mạch, ngắn mạch,…
- Kiểm tra ngắn mạch, hở mạch của toàn bộ hệ thống dây dẫn của các tấm pin, của hệ thống dây cáp nguồn,…
- Kiểm tra hoạt động của các thiết bị đóng cắt, inverter có tải, không tải.
- Tất cả các bước kiểm tra đều tiến hành riêng rẽ, có sự giám sát của đại diện chủ đầu tư và giám sát công trình.
Đưa Hệ Thống Vào Thử Nghiệm
- Gắn các đầu kết nối từ hệ thống pin mặt trời vào các inverter theo đúng vị trí đánh dấu, xem hiển thị hoạt động của các thông số DC trên màn hình Inverter.
- Bật (đóng) lần lượt từng MCB bảo vệ cho các inverter trong hệ thống. Bật (đóng) MCCB tổng kết nối với nguồn từ điện lưới.
- Kiểm tra các thông số của inverter theo thông số kĩ thuật của nhà cung cấp.
- Nếu hoạt động và thông số của inverter là đáp ứng thì tiến hành bước tiếp theo là kiểm nguồn năng lượng đưa về từ tấm pin mặt trời. Nếu không đạt thì quay lại kiểm tra, tìm nguyên nhân.
- Ngắt nguồn điện từ lưới vào inverter để tiến hành kiểm nguồn năng lượng từ hệ thống pin mặt trời.
- Kiểm tra các thông số của hệ thống inverter, các thiết bị đóng cắt, điều khiển, giám sát. Nếu đáp ứng tốt và mọi thông số đều đúng với tài liệu kĩ thuật và tính toán thì tiến hành bước tiếp theo là cấp năng lượng từ hệ thống pin mặt trời cấp tải sử dụng qua hệ thống inverter.
- Kiểm tra hệ thống inverter khi hoạt động có tải và không tải, thông qua các thiết bị giám sát, đo đạc như đồng hồ điện, thiết bị giám sát của hệ thống inverter, máy tính…
- Tất cả các bước làm trên đều có đại diện chủ đầu tư và giám sát công trình chứng kiến và ghi nhận cũng như yêu cầu cân chỉnh theo thiết kế.

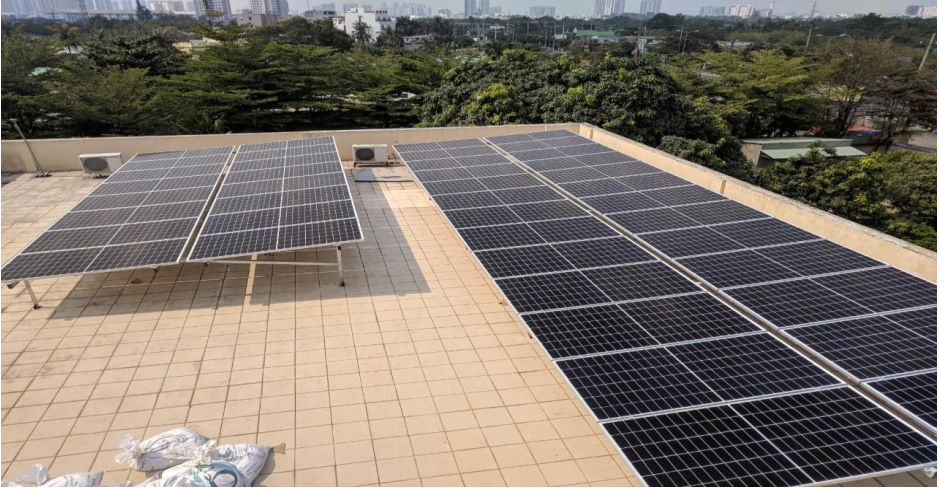

Hình Ảnh Thực Tế Công Ty Đã Từng Thi Công

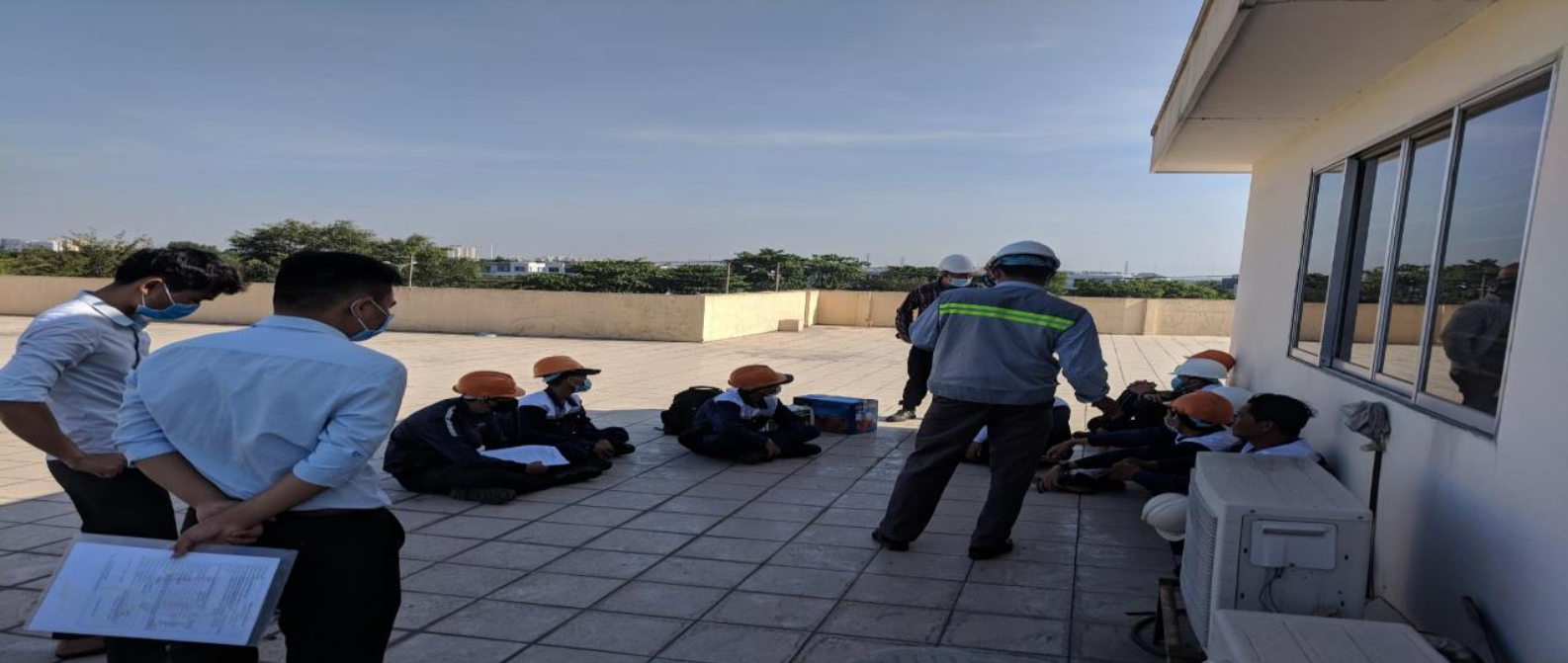

Triển khai nội dung an toàn lao động và phân bổ công việc cho công nhân.

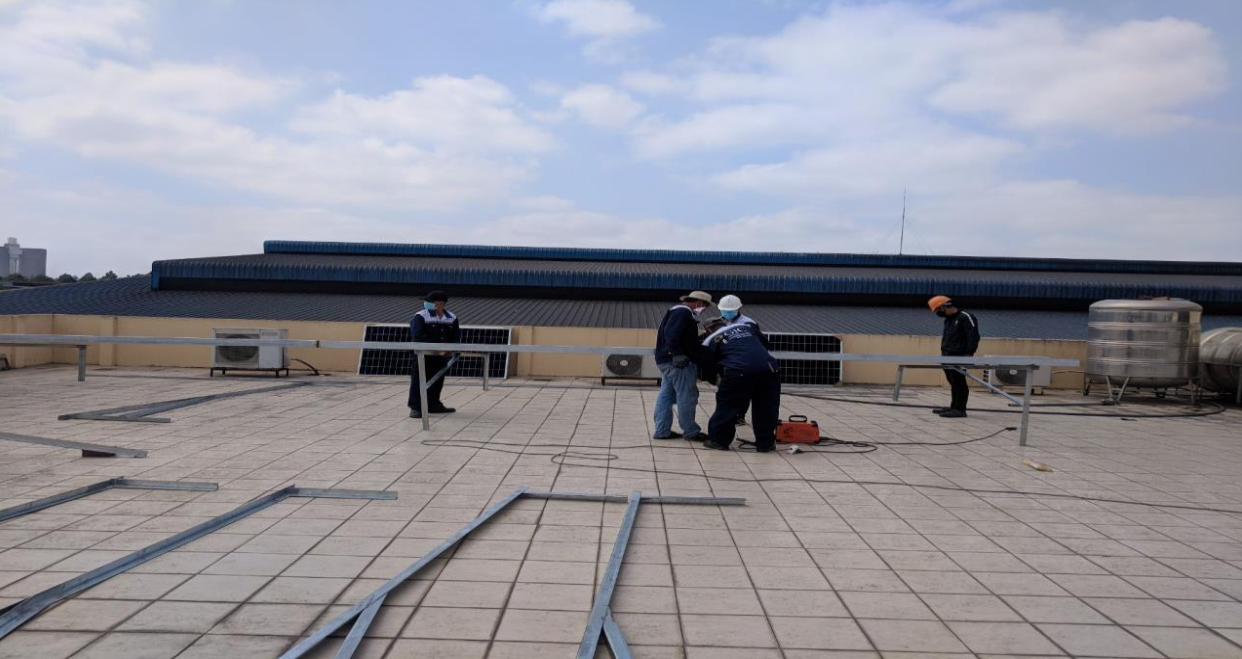

Nhận vật tư, chọn vị trí tập kết, lắp đặt dây cảnh báo xung quanh khu vực thi công.

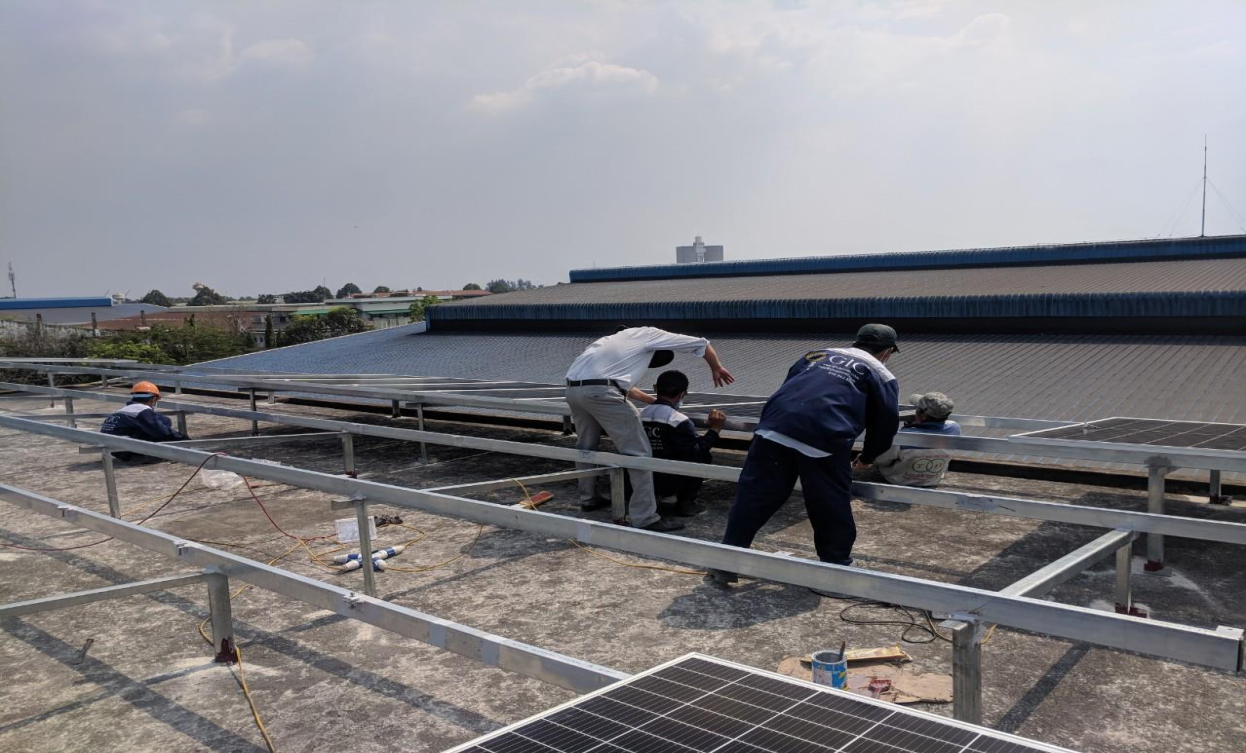

Lắp đặt khung và tấm pin NLMT

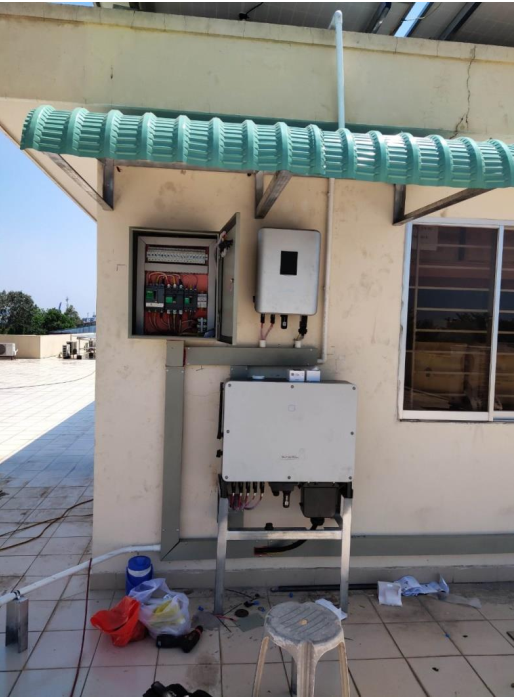

Lắp đặt và đấu nối tủ điện.
Kiểm tra, vệ sinh khu vực thi công, hoàn thiện hệ thống.
Kết Luận Và Kiến Nghị
Kiến Nghị
- Quá trình thi công, Chủ đầu tư cùng Nhà thầu phối hợp chặt chẻ trong công tác PCCC, vệ sinh môi trường làm việc trên công trường,tạo điều kiện cho Nhà thầu đẩy nhanh tiến độ thi công hoàn thành tốt kế hoạch đã đề ra;
- Chủ đầu tư tiếp tục tạo điều kiện cho Nhà thầu xin đấu nối, điện - nước phục vụ cho công tác thi công .
Kết Luận
Trên đây là các biện pháp thi công của Nhà thầu áp dụng để thi công “Hệ thống pin năng lượng mặt trời nối lưới cho dự án” . Nhà thầu chúng tôi đã thi công các hạng mục trước của công trình đồng thời là một Nhà thầu có nhiều kinh nghiệm trong việc thi công các công trình có tính chất và quy mô tương tự được cơ quan chức năng đánh giá cao về chất lượng, kỹ thuật, mỹ thuật, tiến độ.
Ngoài việc tuân thủ theo các quy phạm hiện hành của Nhà nước, Nhà thầu chấp nhận toàn bộ điều kiện kỹ thuật đã nêu trong hồ sơ thiết kế và hợp đồng ký kết.
Với tổng mặt bằng tổ chức thi công hợp lý, tập trung nguyên vật liệu đúng theo biểu đồ đã lập, với các phương án thi công tối ưu, với đội ngũ cán bộ có năng lực, kinh nghiệm kết hợp với đội ngũ công nhân lành nghề và với năng lực về thiết bị, máy móc Nhà thầu đảm bảo thi công đúng tiến độ đề ra với chất lượng công trình tốt nhất và tuyệt đối an toàn.
